Équerres de fixation : choisir la forme selon le mouvement à bloquer

Équerre en L, plate, en T, en U, simple ou renforcée : les équerres de fixation se ressemblent toutes en rayon, et aucune n’affiche sa charge. Le bon modèle se choisit pourtant vite, à condition de partir du mouvement à empêcher. Ensuite viennent les trous, qui imposent la vis, puis le métal, qui dépend du lieu de pose.

Équerre en L, plate, en T ou en U : chaque forme bloque un mouvement

Au rayon, on prend souvent l’équerre la plus épaisse « pour être tranquille ». Mauvais réflexe. Une équerre de fixation ne porte pas un poids : elle empêche deux pièces de bouger l’une par rapport à l’autre. La bonne question devient donc : quel mouvement voulez-vous bloquer ?

Quatre formes, quatre mouvements

L’équerre en L, ou équerre d’assemblage, relie deux pièces à 90°. Elle empêche l’angle de s’ouvrir ou de se fermer : tablette sur montant, cadre de caisson, pied de table sous un plateau. L’équerre plate, dite équerre de chaise ou de châssis, se visse à plat sur la jonction. Elle bloque le glissement des pièces dans leur plan, comme sur un cadre de chaise qui se déforme en losange. L’équerre en T raccorde une traverse au milieu d’un montant. L’équerre en U enserre la pièce portée, sur le modèle du sabot.

Forme	Mouvement bloqué	Usages types
Équerre en L	Ouverture ou fermeture de l’angle	Tablette, caisson, pied de table
Équerre plate ou de chaise	Glissement dans le plan	Cadre, chaise, châssis
Équerre en T	Décalage d’une traverse	Montant intermédiaire, ossature légère
Équerre en U	Basculement et sortie de la pièce	Poutrelle, tasseau porté

Simple ou renforcée : ce que change la nervure

Sur une équerre de fixation renforcée, une nervure emboutie traverse le pli. Elle empêche l’angle de s’ouvrir sous l’effort. Les grands modèles reçoivent un raidisseur : la gamme EFIXR de Simpson Strong-Tie pousse l’aile longue de 50 à 160 mm pour les menuiseries.

Sur une grande équerre de fixation, le raidisseur compte plus que la longueur d’aile : c’est lui qui garde l’angle à 90° quand l’effort monte.

Côté tailles, le marché couvre presque tout. Les petites équerres de chaise démarrent à 24 x 24 mm. Les équerres renforcées vont de 80 x 80 x 60 mm à 150 x 150 x 150 mm. En grande surface de bricolage, comptez de 0,60 € à 17 € la pièce environ.

• Monter un meuble ou un caisson : équerre en L simple.
• Rigidifier une chaise ou un cadre : équerre plate.
• Assembler une menuiserie extérieure : équerre renforcée à raidisseur.
• Fixer une pièce contre un mur : équerre de fixation murale en L, ailes adaptées à la cheville.

Épaisseur et perçages : l’équerre choisit déjà la vis

Retournez l’équerre et regardez ses trous. Leur diamètre vous dit quelle vis ou quelle pointe le fabricant a prévue. Une équerre tient par ce qui la traverse : changer de fixation revient à changer de pièce.

Des trous qui imposent leur fixation

La petite équerre de chaise plate Simpson ECP40/1.2 mesure 40 x 40 x 10 mm pour 1,2 mm de tôle. Ses trous de 3,8 mm reçoivent une pointe annelée CNA de 3,1 x 35 mm. Le modèle ECP80/2 passe à 2 mm d’épaisseur et à des trous de 4,5 mm : pointe CNA de 4,0 x 35 mm ou vis SD8 de 4,0 x 32 mm. L’équerre renforcée E2/2,5/7090, en 2,5 mm, porte 10 trous de 5 mm et 1 trou de 11 mm sur chaque aile. Le grand trou accueille un tirefond ou un boulon, les petits les vis CSA de 5 mm.

Équerre	Épaisseur	Trous	Fixation prévue
ECP40/1.2	1,2 mm	3,8 mm	Pointe CNA 3,1 x 35
ECP80/2	2 mm	4,5 mm	Pointe CNA 4,0 x 35 ou vis SD8 4,0 x 32
E2/2,5/7090	2,5 mm	5 mm et 11 mm	Vis CSA 5 mm, tirefond ou boulon de 10 mm
Équerre entraxe 32 mm (catalogue pro)	2 mm	Non communiqué	Vis de 6,1 mm

Selon le support derrière l’aile

Sur bois, vis CSA de 5 mm ou pointes annelées. Sur béton, une cheville à frapper de type HIPC 8-60/20. Sur métal, des vis autoforeuses. Les trous oblongs de 6,5 et 8,5 mm de l’équerre EFIXR servent à régler la position avant le serrage final : pratique sur une menuiserie hors d’équerre.

Les valeurs de résistance d’une fiche technique supposent un clouage total : chaque trou laissé vide retire de la tenue à l’assemblage.

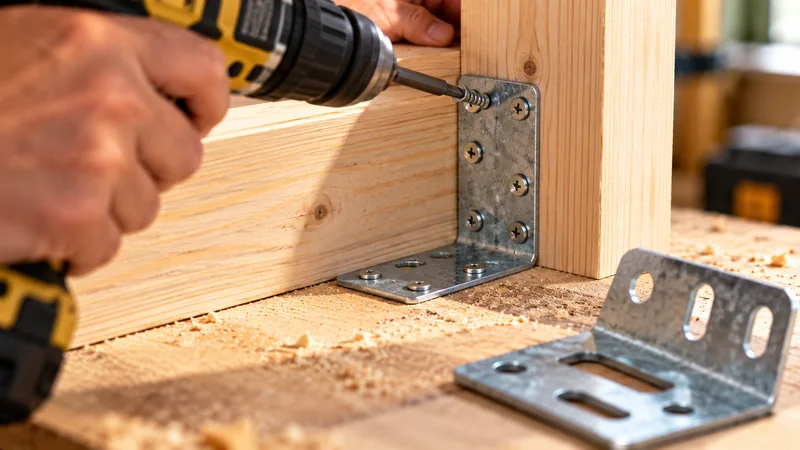

Pour une équerre assemblage bois posée proprement :

1. Présenter l’équerre et contrôler l’angle droit.
2. Pré-percer les bois durs pour éviter qu’ils se fendent.
3. Visser d’abord l’aile sur la pièce fixe, puis celle sur la pièce rapportée.
4. Garnir tous les trous ronds avant de serrer les oblongs.

• Une pointe lisse à la place d’une pointe annelée sort du cadre prévu par la fiche technique.
• Une vis de diamètre inférieur au trou laisse du jeu dès la pose.

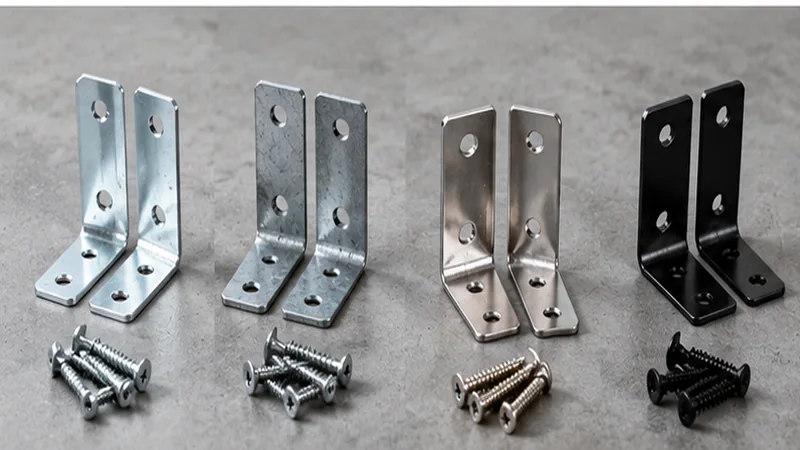

Zingué, galvanisé, inox ou noir : un seul métal pour l’équerre et ses vis

Une équerre en métal se choisit aussi d’après la pièce où elle vivra. Salon chauffé, abri de jardin ou terrasse à deux pas de la mer : la protection change du tout au tout, et elle doit valoir autant sur la vis que sur la tôle.

Lire la matière sur l’étiquette

L’acier S235JR de la NF EN 10025, électrozingué blanc selon l’ISO 2081, équipe les petites équerres de chaise d’intérieur. L’acier S250GD galvanisé Z275, conforme à la NF EN 10346, sert aux équerres de menuiserie et aux modèles renforcés : la galvanisation en continu, dite Sendzimir, recouvre la tôle avant découpe. L’inox A2, ou 304, convient à l’intérieur et à l’extérieur situé à plus de 50 km des côtes. L’inox A4, ou 316, reçoit du molybdène : il supporte le bord de mer et les ambiances chlorées.

• Équerre en fer brut, celle qu’on appelle parfois équerre en ferraille : sans revêtement, elle se protège avant la pose.

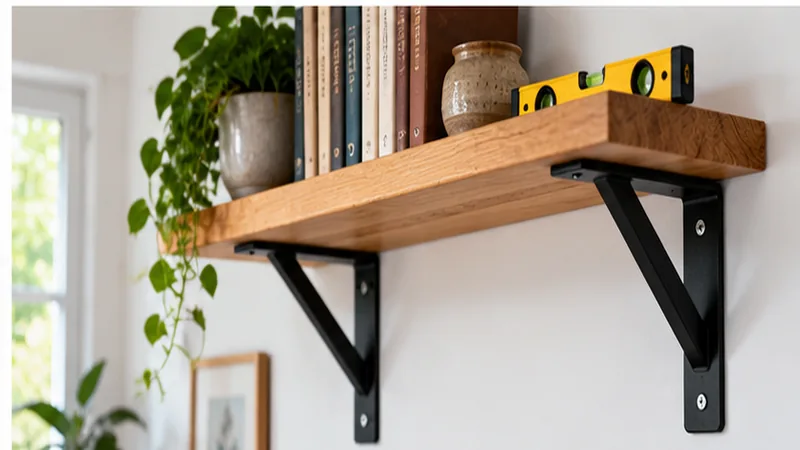

• Équerre de fixation noire ou blanche, laquée époxy : un choix de décor pour les étagères et les meubles apparents.
• Équerre en plastique ou en aluminium : réservée aux petites charges, comme l’équerre alu de salle de bains annoncée à 20 kg.

Associer la vis au même niveau de protection

Une équerre galvanisée vissée avec des vis zinguées d’intérieur rouille par ses vis : l’assemblage vaut ce que vaut sa pièce la moins protégée.

Dehors et en pièce humide, l’acier galvanisé ou l’inox s’impose. Ajoutez la vis au raisonnement :

Lieu de pose	Équerre	Vis à associer
Pièce sèche et chauffée	Électrozinguée ou laquée	Vis zinguées
Garage, abri, extérieur abrité	Galvanisée Z275	Vis galvanisées
Extérieur exposé, loin des côtes	Inox A2	Inox A2
Bord de mer, piscine	Inox A4	Inox A4

Avant de passer en caisse, vérifiez trois points :

1. Le lieu de pose, sec, humide ou salin.
2. Le revêtement indiqué sur l’équerre.
3. Le même revêtement sur la boîte de vis.

Charge admissible : ce que l’étiquette ne dit pas

Cherchez la charge sur une équerre d’assemblage vendue en grande surface : vous ne la trouverez presque jamais. Les grandes surfaces de bricolage alignent pourtant de 100 à plus de 500 références d’équerres. Les chiffres affichés restent des exemples génériques, rarement liés à un modèle.

Les chiffres du rayon

Quelques repères circulent : 40 kg pour une équerre en cuivre, jusqu’à 300 kg pour une équerre de plan de travail. Une règle revient aussi : deux équerres doublent la charge, par exemple 2 x 100 kg. Sur une équerre métallique longue ou une équerre de 50 cm, ces valeurs supposent une pose conforme et des chevilles à la hauteur.

Les chiffres du fabricant

Les fabricants d’équerres structurelles publient des valeurs testées en kilonewtons. Simpson Strong-Tie les rattache à l’évaluation technique européenne ETA-06/0106 et au calcul selon l’Eurocode 5. Pour l’équerre E2/2,5/7090 posée par paire sur bois C24, en clouage total avec des pointes CNA de 4,0 mm, la traction atteint de 6,5 à 13,3 kN selon la longueur des pointes. En clouage partiel, elle tombe entre 4,4 et 8,9 kN.

Une seule équerre divise la résistance publiée par deux : les tableaux du fabricant raisonnent par paire.

Source	Valeur	Ce qu’elle suppose
Rayon, plan de travail	Jusqu’à 300 kg	Modèle dédié, chevilles adaptées
Rayon, règle des deux équerres	2 x 100 kg	Deux équerres identiques
Fiche E2/2,5/7090	6,5 à 13,3 kN	Paire, bois C24, clouage total

Reste le mur. En plaque de plâtre, le DTU 25.41 plafonne la charge à 30 kg par cheville : l’équerre la plus solide ne dépasse pas sa cheville.

1. Une ou deux équerres dans la valeur annoncée ?
2. Quelles fixations prévues pour l’obtenir ?
3. Quel support derrière l’aile ?
4. Quel effort : traction, glissement ou basculement ?

• Meuble, cadre, étagère courante : les repères du rayon suffisent.
• Ouvrage porteur, garde-corps, mezzanine : le dimensionnement revient à un professionnel.

Des équerres de fixation choisies par la forme, la vis et le métal

Retenez l’ordre : le mouvement à bloquer désigne la forme, les trous désignent la vis, le lieu de pose désigne le métal, et la charge se lit toujours avec ses conditions. Pour visser sans fendre le bois, suivez la méthode de vissage des vis à bois. Pour l’aile côté mur, choisissez la cheville adaptée à votre support, ou voyez les seuils à respecter en plaque de plâtre. Et si l’équerre vous gêne visuellement, l’étagère à fixation invisible change la donne. Reste une question : verra-t-on un jour la charge imprimée sur chaque équerre du rayon ?

---
