La charnière invisible équipe la quasi-totalité des portes de meubles contemporains, en cuisine comme en salle de bain. Sous son apparente simplicité se cache un choix technique : position de la porte sur le caisson, angle d’ouverture, épaisseur du panneau, forme de l’embase. Une charnière mal adaptée génère du jeu, une porte qui ferme mal ou un dévissage prématuré. Voici comment identifier la bonne référence, poste par poste.
Anatomie d’une charnière invisible et principaux types selon leur fonctionnement

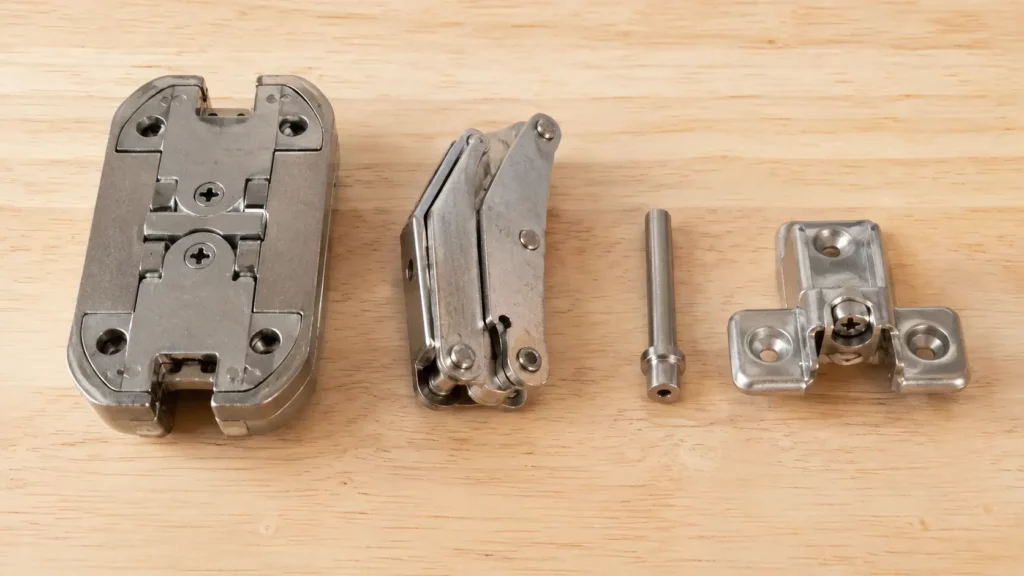

Une charnière invisible complète assemble quatre pièces. Le boîtier s’encastre dans l’épaisseur de la porte par un perçage circulaire de 35 mm de diamètre, une cote confirmée aussi bien chez Hettich que chez Salice ou Sugatsune. Le bras relie le boîtier à l’embase et fixe la coudure de la charnière. L’axe de pivotement assure la liaison entre le boîtier et le bras, et permet la rotation de la porte. L’embase se visse sur la paroi latérale du caisson, en vis-à-vis du bras.
Pièce
Fonction
Boîtier
S’encastre dans la porte, perçage 35 mm
Bras
Relie le boîtier à l’embase, fixe la coudure
Axe de pivotement
Relie boîtier et bras, permet la rotation
Embase
Se fixe sur le caisson, souvent vendue à part
La profondeur du boîtier varie entre 11 et 12,9 mm sur une charnière classique. Certaines gammes atteignent 16,5 mm, comme la charnière Air de Salice conçue pour les meubles insérés en profilé aluminium. À l’inverse, un boîtier de 7,8 mm équipe les portes minces pour éviter de fragiliser le panneau.
Les charnières se distinguent ensuite par leur fonctionnement. Les charnières amorties intègrent un système de freinage dans le bras et referment la porte sans bruit, à l’image des gammes Sensys chez Hettich ou Silentia chez Salice. Les charnières non amorties, dites automatiques, gardent le ressort de rappel mais sans amortisseur de fin de course.
Un troisième groupe abandonne le ressort de rappel pour équiper les systèmes d’ouverture sans poignée, Push to Open chez Hettich ou Push chez Salice : une pression sur la porte l’entrouvre grâce à un poussoir ou à un ressort intégré à la charnière elle-même.
Charnière pour porte en verre : boîtier adapté au collage ou au pincement du panneau vitré
Charnière pour meuble réfrigéré : embase renforcée, compatible avec les portes isolées
Une même porte peut cumuler plusieurs de ces fonctions, comme une charnière amortie et compatible Push to Open sur les gammes Sensys les plus récentes.
Choisir sa charnière selon la position de la porte, l’angle d’ouverture et l’épaisseur du panneau

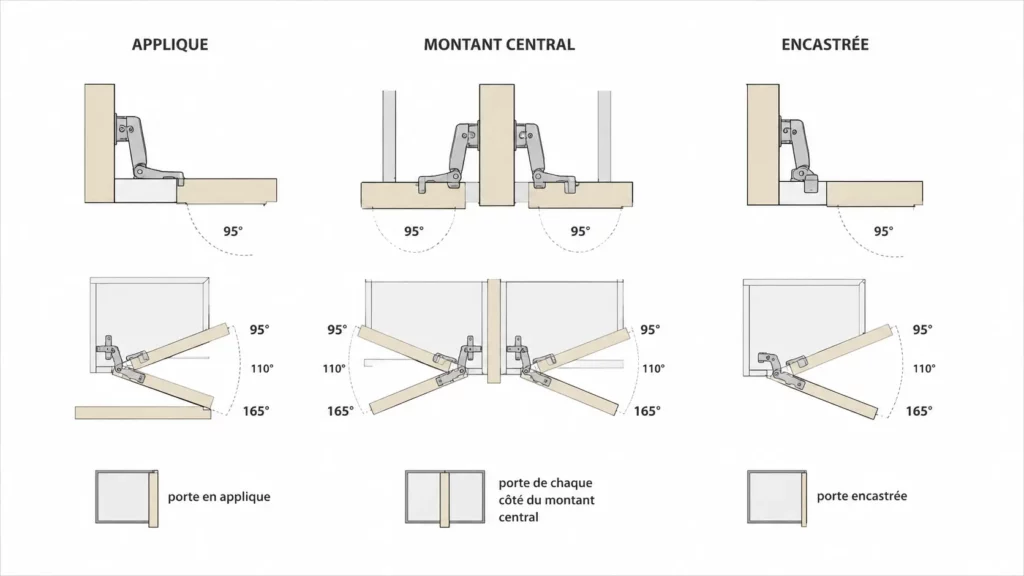

La position de la porte sur le caisson détermine la coudure de la charnière à choisir, exprimée en millimètres.
Position de la porte
Coudure
Porte en applique (devant le côté du meuble)
0 mm
Porte sur montant central (portes jumelées)
9 à 9,5 mm
Porte encastrée, ferrage rentrant
16 à 17 mm
La coudure 0 mm équipe la grande majorité des portes de meubles vendues, entre 75 et 80 % selon les gammes, la porte en applique restant le montage le plus courant en cuisine comme en dressing. Sur un montant central, les deux portes jumelées se partagent l’espace de rotation du montant, d’où une coudure intermédiaire. Sur une porte encastrée, la charnière doit s’éloigner du côté du meuble pour ne pas mordre dans la tranche du panneau.
Les charnières classiques ouvrent à 95° ou 110°, les deux angles les plus répandus toutes marques confondues. Des modèles à 135°, 155° et jusqu’à 165° existent pour les meubles d’angle ou les portes posées sur un montant intérieur, quand l’ouverture standard ne suffit pas à libérer le passage. Des références plus spécifiques, ouvrant à 70°, équipent certains meubles d’angle à pan coupé.
L’épaisseur de porte reste le dernier repère à vérifier. La porte de meuble standard atteint 19 mm, et la majorité des charnières se montent sur des panneaux de 15 à 22 mm. En dessous de 15 mm, un boîtier à profondeur réduite, jusqu’à 10 mm au minimum, évite de percer la porte de part en part. Un dernier point technique conditionne le choix en cas de remplacement : l’entraxe de perçage du boîtier varie selon la marque, 45 ou 52 mm chez Hettich, 45 ou 48 mm chez Salice. Vérifier cet entraxe avant commande évite de percer de nouveaux trous sur un meuble déjà équipé.
Choisir l’embase, dimensionner le nombre de charnières et régler la pose
L’embase se décline en deux formes. La forme cruciforme, plus large, offre une meilleure stabilité de fixation et intègre des trous oblongs qui autorisent un réglage vertical de la porte. La forme linéaire reste plus discrète mais ne propose pas ce réglage. La distance D de l’embase, généralement 0, 1,5, 3 ou 5 mm, compense le retrait du caisson ou l’épaisseur d’une porte encastrée.
Vis à bois classiques : montage traditionnel, fournies ou non avec l’embase
Vis euro (Ø 6,2 mm) : pré-montées sur l’embase, pour un pré-perçage de 5 mm
Le dimensionnement du nombre de charnières suit une règle simple. Une porte de placard de 4 à 6 kg et jusqu’à 90 cm de hauteur se monte avec deux charnières, cas de figure de la majorité des portes de placard. Passé cette hauteur, la règle ajoute une charnière tous les 50 cm environ, pour répartir la charge et éviter l’arrachement des vis sur la durée.
Hauteur de porte
Nombre de charnières
Jusqu’à 90 cm (4-6 kg)
2
90 à 140 cm
3
Plus de 140 cm
4 et plus

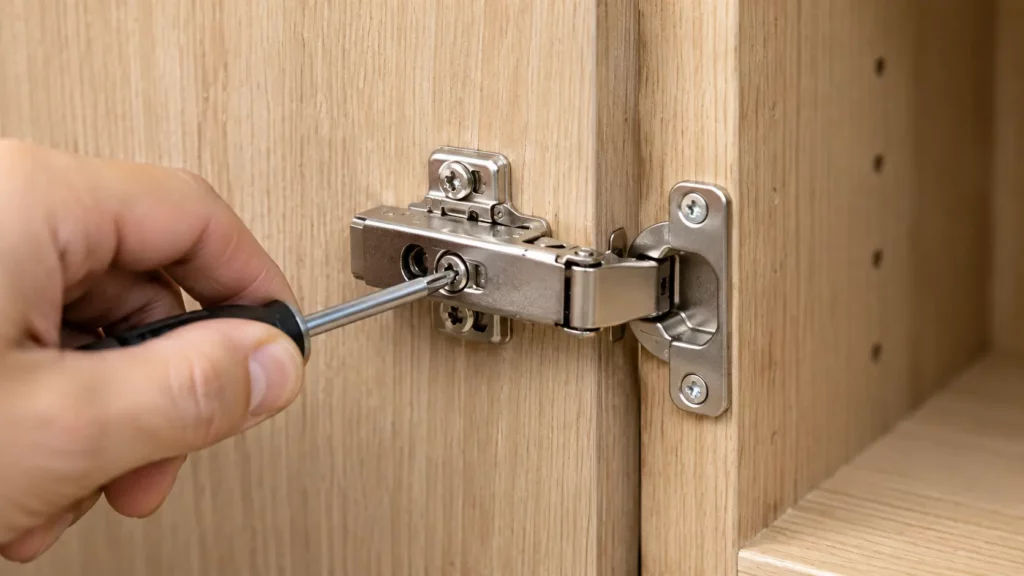

Une fois la porte posée, chaque bras comporte une ou deux vis qui ajustent le recouvrement et la profondeur par rapport au caisson. Les trous oblongs de l’embase règlent la position verticale, et certains modèles ajoutent une vis excentrique pour ajuster davantage ce réglage vertical.
Une porte qui frotte ou ferme de travers après la pose se corrige presque toujours avec ces vis, sans démonter la charnière.
Bien choisir sa charnière invisible pour meuble, un montage qui se joue au millimètre
Entre coudure de la porte, angle d’ouverture, épaisseur du panneau et forme de l’embase, chaque paramètre pèse sur le résultat final. Une charnière invisible pour meuble bien choisie garantit une fermeture silencieuse et un alignement durable des portes, sans jeu ni dévissage prématuré. Les fabricants Hettich et Salice multiplient les références spécifiques, pour les portes en verre, les meubles réfrigérés ou les ouvertures sans poignée. Un dernier repère reste décisif avant tout achat : la marque et l’entraxe de la charnière déjà posée, pour un remplacement sans nouveau perçage.
