Un auvent, un climatiseur ou un garde-corps posé sur une façade en isolation thermique par l’extérieur ne se fixe pas comme sur un mur nu : la moindre tige métallique traversante recrée un pont thermique que la réglementation cherche justement à éliminer. Des systèmes homologués existent, capables de tenir jusqu’à 340 kg sans compromettre la performance de l’isolant, à condition de les choisir et de les dimensionner correctement.
Pourquoi la fixation traversante classique pose problème sur une ITE
Visser un auvent ou un climatiseur en façade paraît anodin, jusqu’à ce que la façade en question porte une isolation thermique par l’extérieur. Une tige métallique classique qui traverse l’isolant pour aller chercher le mur porteur rétablit, sur quelques centimètres carrés, exactement ce que l’ITE cherche à supprimer : un pont thermique. Le métal conduit la chaleur environ mille fois plus vite qu’un isolant courant, et une simple cheville mal choisie suffit à créer un point froid localisé, générateur de condensation puis de dégradation de l’enduit autour du point d’ancrage.
La réglementation thermique applicable depuis le 01/01/2013 encadre ce sujet, et la RE2020 durcit encore l’exigence sur les ponts thermiques ponctuels des bâtiments neufs. L’ETAG n°004 fixe le cadre d’agrément des systèmes composites d’isolation thermique extérieure. Le Cahier des Prescriptions Techniques CSTB 3035_V2 encadre spécifiquement les systèmes ETICS (enduit sur isolant). Une cheville destinée à une charge lourde en ITE doit disposer d’un Document Technique d’Application ou d’un Avis Technique CSTB, documentant sa résistance à l’arrachement, la rigidité de son embase et son coefficient de transmission thermique ponctuelle chi, calculé selon les rapports techniques TR 025 et TR 026.
Trois familles de fixation, trois niveaux de risque thermique

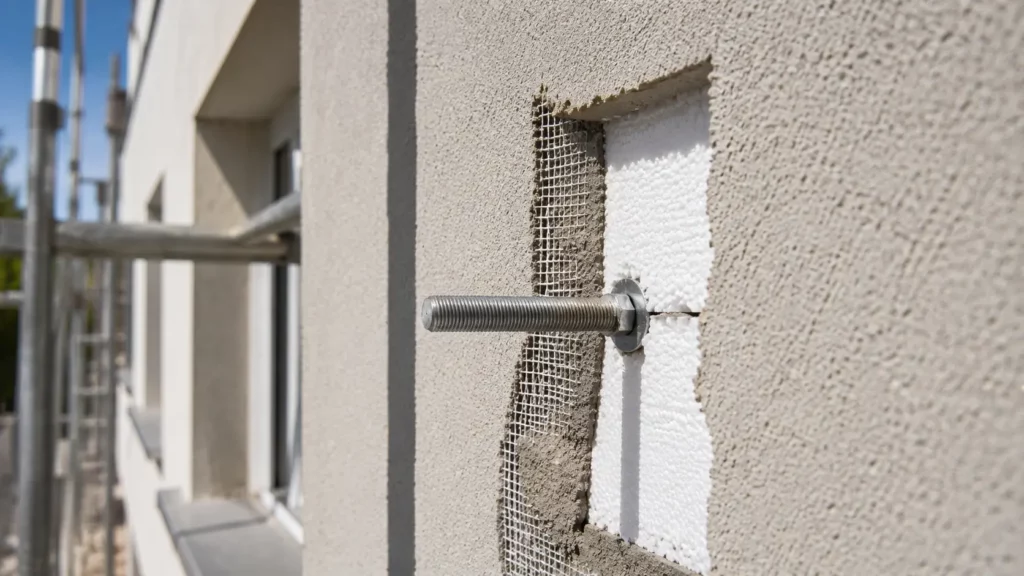

La fixation traversante reste la plus répandue : une seule tige perce l’isolant de part en part jusqu’au support. Simple à poser, elle recrée systématiquement un pont thermique ponctuel dont l’ampleur dépend du diamètre et du matériau de la tige. La fixation espacée, ou montage en entretoise, comble la distance entre le mur porteur et l’élément à fixer au moyen d’une tige d’ancrage réglable, sans appui direct sur l’isolant. La fixation en retrait, plus rare, positionne l’élément fixé avant la pose de l’isolant, qui vient ensuite l’englober.
Le mur ne pardonne pas une charge sous-évaluée
Marcel Vergne, mon père, charpentier près de Castres, m’a fait apprendre une règle avant même de savoir lire un plan : une section de bois ou un point d’ancrage ne se négocie jamais à l’estimation. Un affaissement de charpente chez un confrère du village, quand j’avais douze ans, lui a donné raison.
Un garde-corps mal ancré ou un climatiseur sous-dimensionné ne pardonnent pas davantage qu’une panne mal calculée. Le même principe vaut pour une fixation de ventilateur de plafond selon le support : un chiffre de charge annoncé se vérifie toujours avant de percer. La question posée à ce stade n’est donc pas seulement thermique : elle est aussi mécanique. Le chapitre suivant détaille les systèmes du marché capables de tenir une charge lourde sans recréer ce pont thermique que la réglementation cherche justement à éliminer.
Quels systèmes de fixation supportent réellement une charge lourde en façade isolée
Le fabricant fischer ancre ses chevilles Thermax jusqu’à 340 kg dans le béton, ce qui les positionne parmi les rares systèmes homologués pour des auvents, climatiseurs, paraboles ou stores en façade isolée. Le système Thermax 12 s’installe sur des épaisseurs d’isolant de 62 à 170 mm, le Thermax 16 monte jusqu’à 290 mm. Un cône en fibre de verre fraise l’isolant et l’enduit sans outil de perçage préalable, puis un scellement chimique par injection ancre la tige dans le béton ou la maçonnerie pleine et creuse. La tige reste réglable en continu, ce qui compense les supports irréguliers fréquents en rénovation.
Etanco et Arktic prennent l’isolant à revers
Le système IT-Fix d’Etanco cible les éléments structurels et périphériques : garde-corps, escaliers métalliques, balcons, brise-vue. Il couvre des épaisseurs d’isolant de 10 à 30 cm et affiche un coefficient de transmission thermique linéique compris entre 0,2 et 0,3 W/m.K, contre un pont thermique nu qui dépasse largement ce seuil. Arktic propose un principe différent avec les blocs Compacfoam, un polystyrène haute densité qui remplace localement l’isolant standard au droit du point de fixation : la charge se répartit sur un matériau rigide plutôt que sur une mousse tendre, sans introduire de métal continu jusqu’au mur.
Consoles et scellement chimique complètent la gamme
Les consoles pour charges lourdes type SLK-ALU associent une mousse polyuréthane rigide, quatre consoles en acier intégrées et une plaque compacte HPL qui répartit la pression sur toute la surface de l’élément fixé. Pour les charges qui dépassent la capacité d’une cheville mécanique seule, la résine polyester ou vinylester en scellement chimique remplit intégralement l’alvéole du support et améliore la tenue en cisaillement irrégulier, au prix d’un temps de prise de vingt à quarante minutes selon la température. Le même principe de scellement chimique s’applique, à plus petite échelle, à la fixation d’une tonnelle au sol sur dalle béton.

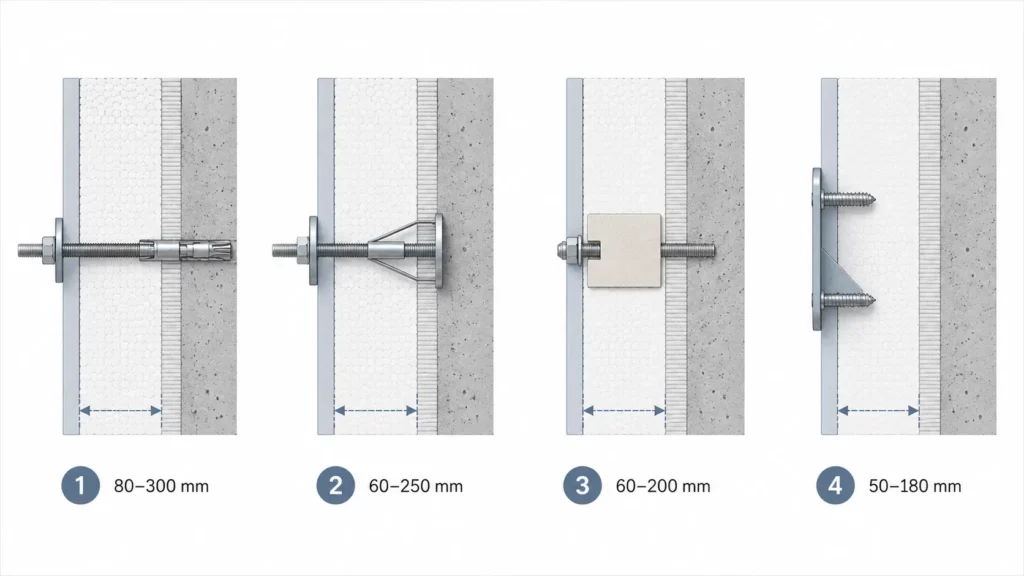

| Système | Épaisseur d’isolant compatible | Charge admissible indicative | Rupture thermique |
|---|---|---|---|
| Thermax 12 fischer | 62 à 170 mm | jusqu’à 340 kg dans le béton | cône fibre de verre |
| Thermax 16 fischer | 62 à 290 mm | charges lourdes en béton et maçonnerie pleine ou creuse | cône fibre de verre |
| IT-Fix Etanco | 10 à 30 cm | éléments structurels type garde-corps et balcons | chi entre 0,2 et 0,3 W/m.K |
| Compacfoam Arktic | selon épaisseur du bloc posé | selon charge répartie sur le bloc | polystyrène haute densité |
Aucun de ces systèmes ne se substitue à un calcul de charge propre au projet, mais chacun documente ses limites dans un Avis Technique consultable avant achat, ce qui reste la seule donnée qui compte face à un argument commercial.
Comment dimensionner et faire poser une fixation sans compromettre l’isolation

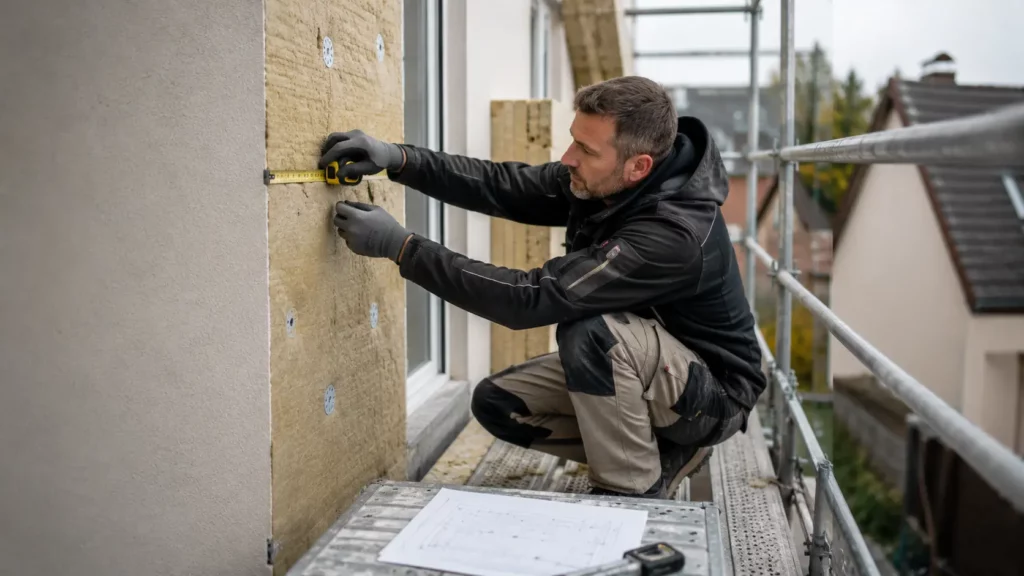

Le choix d’un système de fixation dépend d’abord du support : béton plein, maçonnerie creuse ou ossature bois conforme au NF DTU 31.2 n’offrent pas la même capacité d’ancrage. Il dépend ensuite de l’épaisseur d’isolant réellement posée, à vérifier sur le chantier plutôt que sur la fiche de vente, et de la charge totale à reprendre : poids propre de l’élément, mais aussi charges climatiques de vent et de neige calculées selon les Eurocodes. Un auvent de 40 kg exposé à une façade venteuse ne se dimensionne pas comme le même auvent posé en zone abritée, de la même façon qu’une unité extérieure de climatisation réversible impose ses propres contraintes de fixation et de ventilation.
Un support creux exige plus de points, pas plus de force
Sur un support creux, la règle n’est pas de forcer le serrage mais d’augmenter la densité de chevilles et la profondeur d’ancrage, quitte à répartir la charge sur davantage de points fixes plutôt que sur un seul surdimensionné. Chaque cheville doit porter une rosace ou une embase large qui répartit la contrainte sur l’isolant et limite l’infiltration d’eau vers l’intérieur du système. Les bords supérieurs de l’isolant, particulièrement exposés au ruissellement autour d’un point de fixation, se protègent par une bavette ou une couvertine adaptée.
Le geste de pose compte autant que le produit choisi
Dix-sept ans de négoce en matériaux m’ont appris à me méfier d’une fiche technique brillante sans référence vérifiable. Avant de valider un système, je rappelle systématiquement le fabricant pour confirmer le numéro d’Avis Technique cité, plutôt que de recopier une brochure commerciale. Le plan de chevillage d’une charge lourde sur ITE doit être validé par un professionnel qui justifie d’une assurance décennale, et le cas échéant d’une qualification RGE pour le lot isolation thermique par l’extérieur, seule garantie que la compatibilité entre système de fixation et système d’isolation a bien été vérifiée avant perçage.
Fixation charge lourde sur isolation extérieure : le verdict avant de percer
Le surcoût d’un système certifié face à une tige traversante classique reste marginal comparé au coût d’une reprise d’enduit dégradé par un pont thermique mal maîtrisé, ou à un ancrage qui cède sous une charge de vent sous-évaluée. Thermax, IT-Fix, Compacfoam ou les consoles à répartition documentent chacun leurs limites dans un Avis Technique CSTB consultable avant achat, seule donnée qui compte réellement face à une fiche produit avantageuse. Reste, sur les chantiers de rénovation, l’écart fréquent entre l’épaisseur d’isolant annoncée et celle réellement posée : un point que seul un professionnel qualifié, assurance décennale à l’appui, peut vérifier avant de sortir la perceuse.
