Un scellement chimique remplace une cheville mécanique dès qu’une charge lourde doit tenir dans le temps, sur un support plein ou creux. Diamètre du trou, profondeur, résine adaptée, temps de durcissement : chaque paramètre dépend du système complet retenu. Ce tuto détaille la méthode, les erreurs qui ruinent un ancrage et les vérifications qui évitent de reprendre le chantier deux fois.
Scellement chimique ou cheville mécanique : que choisir selon le support ?
Un scellement chimique associe une résine et un durcisseur, séparés dans la cartouche jusqu’au moment de l’extrusion. La canule de mélange déclenche la réaction chimique et permet d’enrober une tige filetée, un goujon ou un fer à béton dans le support. Contrairement à une cheville mécanique classique, le scellement chimique répartit la charge sur toute la longueur de l’ancrage.

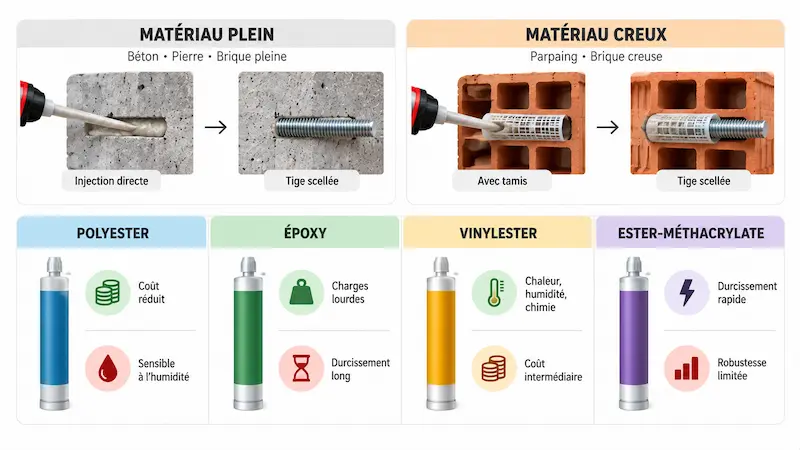

Matériau plein ou matériau creux
Le choix du système dépend d’abord du support. Dans un matériau plein comme le béton, la pierre ou la brique pleine, la résine de scellement est injectée directement dans le trou de forage. Dans un matériau creux comme le parpaing ou la brique creuse, un tamis devient indispensable : il contient la résine dans les alvéoles et l’empêche de se disperser.
Matériau plein, béton, pierre, brique pleine, injection directe de la résine.
Matériau creux, parpaing, brique creuse, pose avec un tamis autour de la tige.
Quatre résines pour quatre usages
La résine polyester garde un coût réduit, mais reste sensible à l’humidité. La résine époxy supporte les charges lourdes, au prix d’un durcissement plus long et d’un coût plus élevé. La résine vinylester tient un compromis entre chaleur, humidité et produits chimiques. La résine ester-méthacrylate durcit rapidement, avec une robustesse inférieure à l’époxy sur les charges les plus lourdes.
Type de résine
Point fort
Limite
Polyester
Coût réduit
Sensible à l’humidité
Époxy
Charges lourdes
Durcissement long
Vinylester
Chaleur, humidité, chimie
Coût intermédiaire
Ester-méthacrylate
Durcissement rapide
Robustesse limitée
Vérifier le système avant de vérifier la résine
La capacité de charge engage la tige, le support et la résine ensemble, jamais un seul de ces éléments isolément.
Identifier la nature du support, plein ou creux.
Choisir la résine selon la température et l’humidité du chantier.
Dix-sept ans de négoce en matériaux m’ont appris une règle simple : une capacité de charge ne se lit jamais sur une fiche isolée, elle se vérifie sur le système complet, résine, tige et support réunis.
Comment réaliser un scellement chimique étape par étape ?
Calculateur
Quel perçage pour votre scellement chimique ?
Indiquez le diamètre de votre tige filetée pour obtenir les
dimensions de perçage recommandées.
mm
Exemple : pour une tige de 10 mm, le trou recommandé mesure
12 à 14 mm de diamètre.
Pour une tige de
Ø
Diamètre du trou
diamètre de la tige + 2 à 4 mm
↕
Profondeur du trou
8 à 12 fois le diamètre de la tige
◷
Temps de durcissement : 4 à 6 heures
Attendez le durcissement complet avant toute mise en charge.
Le délai exact dépend du produit et de la température du chantier.

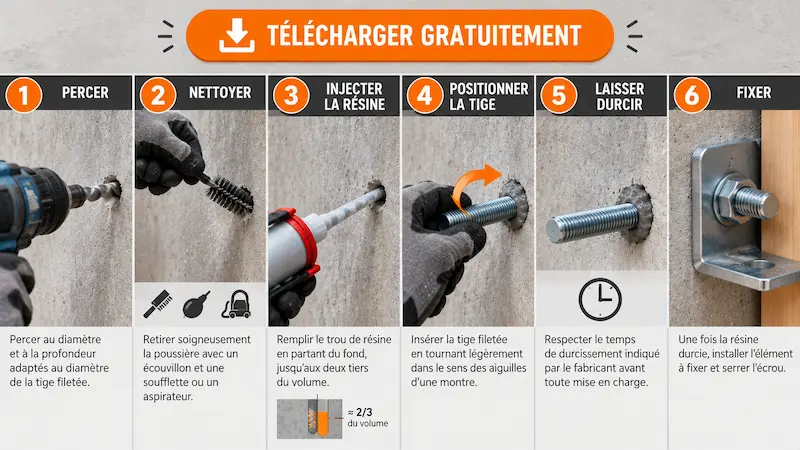

Les 5 étapes à respecter
1
Percer au diamètre et à la profondeur prescrits.
2
Dépoussiérer soigneusement le trou de perçage.
3
Injecter la résine au fond jusqu’aux deux tiers du volume.
4
Insérer la tige filetée en la tournant légèrement.
5
Attendre le durcissement complet avant toute mise en charge.
À retenir
Ces valeurs constituent une règle générale issue de ce guide.
Le diamètre, la profondeur et le temps de durcissement doivent
toujours être vérifiés sur la notice du système de scellement
chimique utilisé.
Le perçage ouvre la méthode. Une tige filetée de 10 mm impose un trou de forage de 12 à 14 mm de diamètre, soit 2 à 4 mm de plus que le diamètre de la tige. La profondeur du trou atteint 8 à 12 fois le diamètre de la tige, ce qui donne 80 à 120 mm pour une tige de 10 mm. Le foret adapté au support impose le mode percussion sur le béton ou la pierre.
Nettoyer le trou de perçage avant d'injecter
La poussière reste la première cause de scellement raté. Un trou de forage mal dépoussiéré empêche la résine d'adhérer aux parois et réduit l'ancrage réel de la tige filetée. Un écouvillon, une soufflette ou un aspirateur retirent les résidus avant toute injection.
Injecter la résine et positionner la tige
La résine s'injecte au fond du trou avec la canule, en reculant progressivement pour remplir les deux tiers du volume. La tige filetée se positionne ensuite en tournant légèrement dans le sens des aiguilles d'une montre, ce qui répartit la résine dans le filetage. Une fois calée, elle ne se manipule plus jusqu'au durcissement complet.
Diamètre de la tige
Diamètre du trou
Profondeur du trou
10 mm
12 à 14 mm
80 à 120 mm
Les cinq étapes dans l'ordre
Percer au diamètre et à la profondeur prescrits.
Dépoussiérer le trou de perçage.
Injecter la résine au fond du trou jusqu'aux deux tiers du volume.
Positionner la tige filetée en tournant légèrement.
Respecter le temps de durcissement complet avant toute mise en charge.
Le durcissement, une étape qui ne se raccourcit pas
Le temps de durcissement complet varie généralement entre 4 et 6 heures selon le produit et la température du chantier. Aucune tige ne se sollicite avant ce délai, même partiellement.
Foret adapté au support, mode percussion sur béton ou pierre.
Cartouche de résine et pistolet extrudeur avec canule de mélange.
Le premier assemblage à queue d'aronde que j'ai serré seul, à 9 ans, dans l'atelier de mon père, m'a appris que la rigueur du geste compte autant que le matériau utilisé.

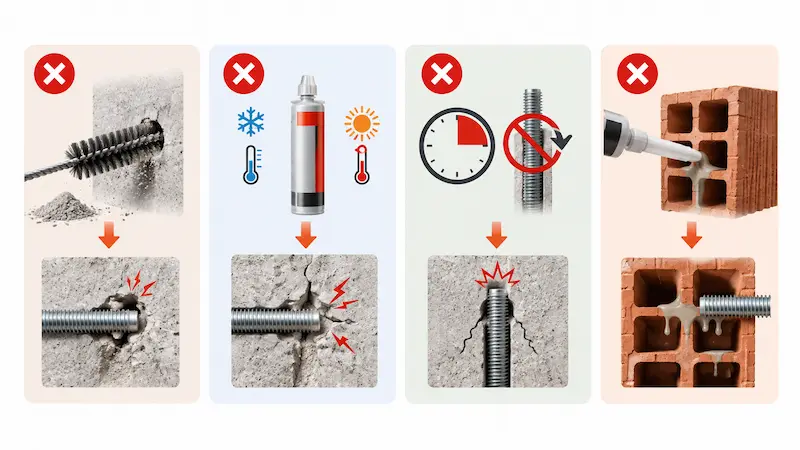

Les erreurs qui compromettent un scellement chimique et comment les éviter
Aucune valeur ne s'applique à tous les scellements chimiques. Le diamètre, la profondeur, la capacité de charge et le temps de durcissement dépendent toujours du système complet retenu, résine, tige et support réunis. Recopier une donnée trouvée pour un autre produit reste la première erreur à éviter.
Une préparation bâclée compromet tout le reste
Un trou mal nettoyé ou humide altère la réaction chimique entre la résine et le durcisseur. Un chiffon imbibé d'alcool sur la surface, avant le perçage, garantit un support sec et prêt pour l'injection. La préparation du support conditionne la totalité du résultat.
Une résine mal choisie ou un durcissement écourté
La résine polyester perd en efficacité au-delà d'un certain seuil de chaleur et reste réservée aux charges légères. Les plages de température optimales se situent généralement entre 5 et 35 degrés selon le produit. Un scellement sollicité avant la fin du durcissement n'atteint jamais sa pleine résistance.
Erreur
Conséquence
Trou mal nettoyé ou humide
Mauvaise adhérence de la résine
Résine inadaptée à la température
Perte de résistance mécanique
Durcissement non respecté
Ancrage sollicité avant sa pleine résistance
Tamis oublié en matériau creux
Résine dispersée dans les alvéoles
Les réflexes qui évitent l'échec
Nettoyer et sécher le trou avant toute injection.
Choisir la résine selon la température et l'environnement réels du chantier.
Ajouter un tamis sur tout parpaing creux ou brique creuse.
Le seul réflexe qui prime sur tous les autres
Qualifier le support avant de choisir la résine.
Vérifier la notice du fabricant pour le diamètre, la profondeur et le durcissement.
Une charpente mal calculée s'est affaissée un jour sur un chantier voisin de l'atelier de mon père. Personne n'a été blessé, mais j'ai retenu ce soir-là qu'on ne transige jamais avec les normes de charge.
Que ce soit une retraite yoga ou un bardage bois, je lis toujours le contrat avant le catalogue. Sur un scellement chimique, le contrat, c'est la notice du fabricant, elle seule qualifie le support, la résine et le temps de durcissement propres au système choisi.
Le tuto scellement chimique, une méthode qui ne s'improvise jamais
Un scellement chimique tient sur trois piliers : un support qualifié, une résine choisie pour l'environnement du chantier, et un temps de durcissement respecté jusqu'au bout. Les dimensions de perçage et la capacité de charge ne se devinent jamais, elles se vérifient sur la notice du système retenu. Reste une question à trancher avant chaque chantier : le support choisi correspond-il vraiment au domaine d'emploi annoncé par le fabricant, ou seulement à ce qu'on imagine qu'il devrait supporter ?
