Un portail coulissant autoportant supprime le rail au sol responsable des blocages liés au gel, aux débris et au ressaut au sol. Sa pose demande toutefois un dimensionnement rigoureux : dégagement latéral suffisant, fondations renforcées et raccordement électrique normé. Ce guide détaille les points techniques à vérifier avant de creuser, pour un portail qui tient dans la durée, du particulier bricoleur à l’artisan du bâtiment.
Rail au sol ou portail autoportant : bien choisir avant de creuser
Si vous n’avez pas encore arrêté votre choix sur le modèle à installer, prenez le temps de comparer les différents systèmes. Notre guide comment choisir un portail coulissant autoportant explique les différences entre les modèles, les contraintes de dégagement latéral, les matériaux, la motorisation et le budget selon votre configuration.
Rail au sol : la source la plus courante de blocage
Un rail au sol se remplit de feuilles, de graviers et de terre au fil des saisons. En hiver, l’eau stagnante gèle dans le profil métallique et bloque le vantail. Le rail crée aussi un ressaut au sol qui gêne le passage des véhicules bas, des poussettes et des fauteuils roulants. Le portail coulissant autoportant supprime ce contact avec le sol : le vantail est suspendu et guidé par des galets fixés en hauteur, sur un poteau de réception qui reçoit toute la charge. Un contrepoids intégré à l’arrière du vantail maintient l’équilibre en position fermée.
Un vantail plus long, un dégagement latéral plus large
Le vantail d’un portail autoportant dépasse de 40 à 50 % la largeur de l’ouverture à fermer. Pour une ouverture de 4 m, il faut donc prévoir un vantail de 5,5 à 6 m. Cette rallonge intègre le contrepoids qui garde le portail stable une fois fermé. L’espace de dégagement latéral disponible reste le premier point à vérifier avant tout achat : il doit atteindre environ 1,5 fois la largeur de l’ouverture, soit 6 m minimum pour une ouverture de 4 m, contre l’ouverture plus 20 cm pour un système à rail. Sans cet espace, l’autoportant n’est pas envisageable.
Une charge à ne pas sous-estimer
Le porte-à-faux du vantail suspendu génère un couple de basculement sur le poteau de réception. Cette contrainte mécanique impose des fondations renforcées, absentes sur un système à rail classique. Les systèmes autoportants résidentiels supportent un poids limité à 500 ou 600 kg, contre 800 à 1 000 kg pour un portail à rail. Passé ce seuil, seul du matériel de type industriel convient.

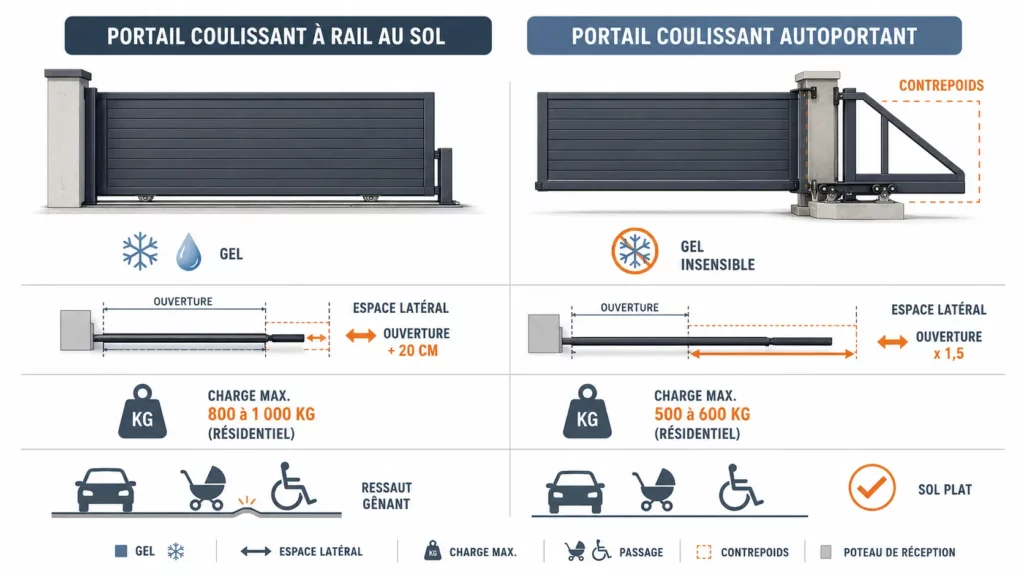

Comparaison
Rail au sol
Autoportant
Espace latéral requis
Ouverture + 20 cm
Ouverture x 1,5
Résistance au gel
Sensible
Insensible
Poids maximal résidentiel
800 à 1 000 kg
500 à 600 kg
Passage véhicules bas, poussettes, fauteuils
Ressaut gênant
Sol plat
Quel système pour quel usage ?
Terrain irrégulier ou en pente : l’autoportant s’installe sans reprise de niveau du sol sur la zone de passage.
Budget serré, sans problème de gel : le rail au sol reste une option viable et plus économique.
Artisan sur un portail existant : vérifier la largeur du dégagement latéral avant de proposer l’autoportant au client.
Un bon choix de fixation, ça se fait avant de percer. Pas après.
Des démarches en mairie au massif béton : les étapes de la pose
La déclaration préalable, un passage obligé avant le premier coup de pioche
La pose d’un portail coulissant, autoportant ou à rail, n’exige pas de permis de construire. Une déclaration préalable de travaux doit en revanche être déposée en mairie. Le délai d’instruction de cette déclaration atteint environ un mois. Si le terrain se situe en zone classée, une déclaration complémentaire auprès des Bâtiments de France s’ajoute, dans le respect du plan local d’urbanisme. La hauteur du portail reste elle aussi encadrée : 2,60 m dans les communes de moins de 50 000 habitants, 3,20 m dans les communes plus peuplées, sous réserve d’une règle locale différente à vérifier auprès du service urbanisme de la commune.

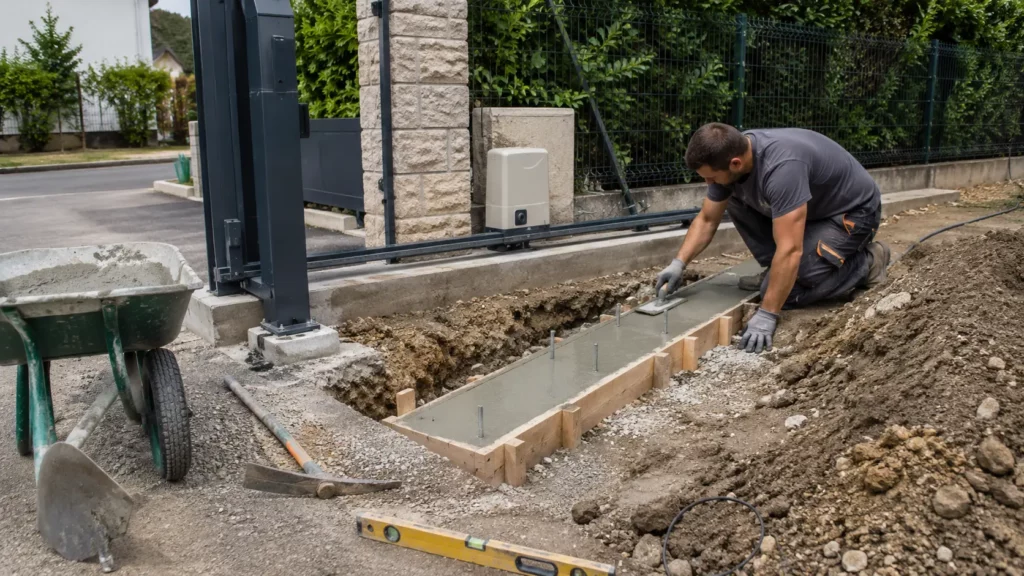

Du terrassement au massif béton
La zone de passage doit être dégagée, plane et stable avant tout terrassement. Une fouille est creusée côté ouverture pour recevoir le socle béton qui accueillera les chariots de roulement. La profondeur de cette fondation varie selon la zone de gel : 50 cm suffisent en zone tempérée, contre 1 m en zone montagneuse. Le massif béton coulé demande ensuite plusieurs jours de séchage avant de pouvoir supporter la charge du portail.
Poser les chariots et régler le guidage
Une fois le béton sec, les chariots de roulement se positionnent sur le socle, alignés au niveau à bulle. Le vantail vient ensuite se poser sur ces chariots et glisse sans effort une fois la charge répartie. Le système de guidage haut se fixe en dernier, portail placé en position fermée, pour tracer et ancrer la réception haute et basse sans risque de frottement ni de blocage ultérieur.
Un exemple de kit qui simplifie le repérage
Certains kits portail coulissant, à l’image des modèles Portaleco, fournissent un gabarit métallique posé au sol avant terrassement. Ce gabarit repère les points de perçage et limite les erreurs de positionnement des tiges filetées noyées dans le béton.
Étape
Matériel principal
Point de vigilance
Déclaration préalable
Dossier mairie
Délai d’instruction d’environ un mois
Terrassement
Pioche, pelle, cordeau
Profondeur adaptée à la zone de gel
Massif béton
Bétonnière, béton, ferraillage
Plusieurs jours de séchage
Pose des chariots
Niveau à bulle, outillage de serrage
Alignement parfait avec le poteau
Déclaration préalable en mairie, hauteur du portail vérifiée.
Zone de passage dégagée, aplanie et stabilisée.
Fouille creusée, massif béton armé coulé côté ouverture.
Chariots de roulement fixés au niveau à bulle une fois le béton sec.
Vantail installé, guidage haut réglé en position fermée.
Un massif béton mal aligné se corrige rarement une fois le vantail posé. Le niveau à bulle reste l’outil le plus sous-estimé du chantier.

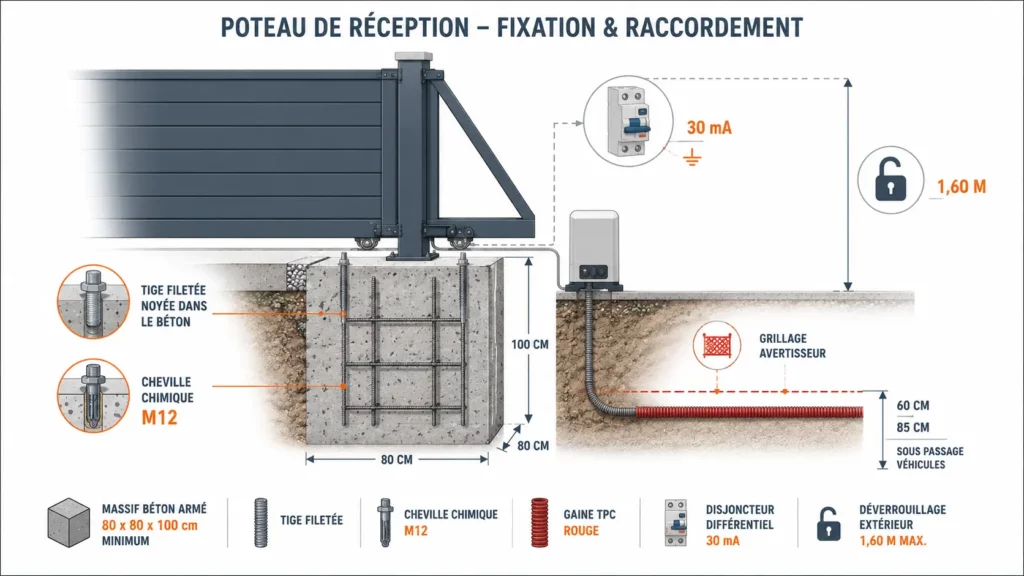

Chevilles, tiges filetées et poteau de réception : sécuriser la fixation
Le poteau de réception encaisse une charge que le rail ne connaît pas
Sur un portail à rail, le poteau haut ne fait que guider le vantail. Sur un système autoportant, le poteau de réception supporte tout le poids du vantail suspendu et le couple de basculement généré par le porte-à-faux. Cette contrainte impose un massif de fondation renforcé, souvent dimensionné à 80 x 80 x 100 cm minimum en béton armé, avec des tiges filetées noyées dans le béton dès le coulage. Sur un massif existant, des chevilles chimiques M12 complètent la reprise de fixation, à condition de respecter la profondeur de scellement indiquée par le fabricant de la résine.
L’erreur la plus fréquente sur ce type de chantier
Ancrer un poteau de réception comme un simple poteau de guidage reste l’erreur la plus fréquente sur ce type de chantier. Sous la charge répétée du porte-à-faux, un poteau sous-dimensionné finit par se déchausser, avec un affaissement progressif du vantail et un frottement anormal sur le système de guidage haut.
Un raccordement électrique normé, du tableau au portail
La motorisation, l’éclairage et les accessoires comme les photocellules de sécurité ou la carte de commande fonctionnent en 230 V, phase, neutre et terre. Cette alimentation doit être protégée au tableau par un disjoncteur différentiel de 30 mA dédié. Le câble chemine dans une gaine TPC rouge enterrée à 60 cm de profondeur minimum, portée à 85 cm sous une zone de passage de véhicules, et recouverte d’un grillage avertisseur rouge.
Deux emplacements possibles pour le moteur
Le moteur au sol, fixé sur une rehausse béton, reste la configuration la plus répandue. Certains modèles plus récents logent le moteur dans le pilier de guidage, avec la carte de commande et les photocellules au même endroit, ce qui évite une maçonnerie supplémentaire pour les piliers.
Fixation ou raccordement
Valeur de référence
Massif du poteau de réception
80 x 80 x 100 cm minimum, béton armé
Diamètre des chevilles chimiques
M12
Disjoncteur différentiel dédié
30 mA
Profondeur de la gaine TPC
60 cm, 85 cm sous passage véhicules
Hauteur maximale pour déverrouillage extérieur
1,60 m
Une batterie de secours prend le relais automatiquement en cas de coupure de courant.
Un déverrouillage mécanique manuel, accessible depuis l’extérieur, permet de manœuvrer le portail en cas de panne moteur.
Le particulier bricoleur et l’artisan partagent la même exigence : un dimensionnement des fixations vérifié avant coulage, jamais après.
Un poteau de réception n’est pas un poteau de guidage renforcé. C’est un élément porteur à part entière, à dimensionner comme tel.
Réussir la pose d’un portail coulissant autoportant, du terrain jusqu’au tableau électrique
Un portail coulissant autoportant se choisit d’abord sur la base du dégagement latéral disponible, avant de composer avec le contrepoids, le massif de fondation renforcé et le raccordement électrique normé. La déclaration préalable en mairie, le dimensionnement du poteau de réception et le choix entre moteur au sol ou moteur intégré au pilier forment une chaîne de décisions qui se prend avant le premier coup de pioche, jamais après coup. Les modèles à moteur intégré gagnent du terrain et simplifient déjà la maçonnerie des piliers sur les chantiers récents de pose portail coulissant autoportant.
