Choisir une charnière invisible pour porte n’est pas anodin : deux familles de produits portent ce nom, mais seule l’une s’encastre dans le chant d’une porte de bâtiment. Confondre les deux peut rendre la pose impossible. Ce guide distingue les ferrures, détaille la méthode d’installation et couvre les configurations architecturales avancées — porte à fleur de mur, porte en verre, porte lourde — avec les données techniques fabricants.
Charnière invisible ou paumelle : quelle ferrure choisir pour une porte intérieure ?
Un menuisier pose une porte intérieure de 83 cm dans un appartement rénové. Deux options sur son établi : une paumelle apparente en inox, et une charnière invisible à encastrer dans le chant. L’une sera visible dans l’embrasure dès qu’on ouvre la porte. L’autre disparaîtra totalement dans le bois. Ce n’est pas une question de goût — c’est un choix technique qui conditionne le mode de pose, le matériel requis et la compatibilité avec le type de porte.
Les trois familles de ferrures de porte : un classement à connaître
La paumelle et la charnière apparente
La paumelle est une ferrure de rotation à axe visible, montée en surface sur le bâti et sur le vantail. Elle se pose sans équipement particulier : mèche standard, visseuse, gabarit simple. Matériaux courants : acier galvanisé, inox, laiton. Usage type : portes intérieures standard, portillons, volets. Aucune préparation de chant requise. C’est la pose la plus rapide.
La charnière invisible de bâtiment
La charnière invisible pour porte s’encastre dans le chant du vantail et dans le dormant. Une fois montée, elle est totalement dissimulée. Krona Koblenz décrit sa composition : une carcasse, un corps, des bielles et des caches. Le résultat : une porte affleurante ou à fleur de mur sans ferrure apparente.
AFDB distribue plusieurs références dont les modèles Argenta en zamak — Small 95 × 23 mm et Medium 111 × 29 mm — ainsi que des charnières Pinet, Monin et Koblenz. I Love Details propose des charnières invisibles pour porte intérieure à encastrer dans le chant, de 37 € à 53,07 € l’unité. Pinet Industrie fabrique ses charnières en inox 304, pour applications intérieures, verticales et horizontales.
La charnière invisible de meuble — incompatible porte de bâtiment
La charnière de meuble à coupelle Ø 35 mm s’encastre dans le panneau, pas dans le chant. Bricotoo en propose 81 références, des angles de 70° à 165°, de 1,49 € à 74,87 € l’unité, sous les marques Hettich, Salice, Koblenz, Titus et Sugatsune. Leroy Merlin vend des lots Ø 35 mm de 3,59 € à 35,90 €.
Une charnière de meuble Ø 35 mm ne peut pas être posée sur une porte de bâtiment. L’épaisseur du vantail, la charge supportée et le mode de fixation sont incompatibles. Confondre les deux familles conduit à une installation non fonctionnelle et dangereuse.
Tableau comparatif des trois familles de ferrures de porte
| Type | Visibilité | Mode de pose | Usage | Réglage 3D | Compatibilité porte de bâtiment | Prix indicatif |
| Paumelle / charnière apparente | Axe visible | Surface, vissage direct | Portes intérieures standard | Non | Oui | Variable |
| Charnière invisible de bâtiment | Totalement cachée | Encastrement dans le chant | Porte affleurante, fleur de mur | Oui (3 axes) | Oui | 37 € à 53,07 € (I Love Details) |
| Charnière invisible de meuble Ø 35 mm | Cachée dans panneau | Coupelle dans le panneau | Armoire, cuisine, dressing | Oui | Non | 1,49 € à 74,87 € (Bricotoo) |
- La paumelle convient aux portes standard avec bâti apparent
- La charnière invisible de bâtiment s’impose pour les portes affleurantes et les rendus architecturaux sans ferrure visible
- La charnière de meuble Ø 35 mm est réservée aux meubles — sans exception
- Identifier le type de porte : affleurante, encastrée ou à bâti apparent
- Vérifier l’épaisseur du chant disponible pour l’encastrement
- Choisir la famille de ferrure adaptée avant toute commande
Poser et régler une charnière invisible : méthode de pose, outillage et erreurs à éviter
Une porte neuve, posée en fin de chantier. Premier hiver : le vantail frotte en bas du bâti. La cause est identifiée en deux minutes — un perçage décalé de 2 mm dans le chant du dormant. La charnière invisible tolère très peu l’approximation. La précision du perçage conditionne tout le réglage ultérieur.
Cinq étapes pour une pose sans reprise
Étapes 1 à 3 : préparer, percer, mettre en place
Pinet Industrie fixe l’épaisseur minimale de porte à 23 mm pour sa charnière réglable 3D. En dessous, la lame n’a pas assez de matière pour tenir. Avant tout perçage, le chant doit être droit et plan sur toute la hauteur. Pour une porte de 2,04 m, on marque 3 emplacements de charnières minimum : généralement à 200 mm du bas, 200 mm du haut, et au centre.
Le perçage s’effectue dans le chant de la porte — pas en surface. Un gabarit de perçage adapté au modèle choisi est indispensable : il garantit la profondeur de fraisage et l’alignement sur le dormant. La mèche et la profondeur sont indiquées dans la fiche technique du fabricant. Les lames s’insèrent ensuite dans les logements fraisés et se fixent dans l’ordre prescrit par le fabricant.
Étapes 4 et 5 : accrochage et réglage 3 axes
La charnière réglable 3D de Pinet Industrie se sépare en 2 parties pour faciliter l’installation : une partie reste fixée dans le dormant, l’autre dans le vantail. La porte s’accroche ensuite sans outil. Le réglage se fait porte en place, sans dépose :
- Hauteur : ± 1,5 mm
- Latéral : ± 1,5 mm
- Profondeur : ± 1 mm
Krona Koblenz précise que tous ses modèles disposent de réglages en hauteur, profondeur et largeur indépendants, et que certains modèles sont assistés et autoportants — la porte reste en position pendant l’ajustement.
Pinet Industrie certifie 20 000 cycles sur ses charnières invisibles avec blocage en position. Un cycle correspond à une ouverture et une fermeture complète. Sur une porte intérieure à usage quotidien, cela couvre plusieurs décennies de fonctionnement.
Tableau de pose : erreurs fréquentes et conséquences
| Étape | Outillage requis | Erreur fréquente | Conséquence sur la porte |
| Préparation du chant | Rabot, niveau, règle | Chant non plan | Lame mal assise, jeu résiduel |
| Marquage des emplacements | Gabarit, crayon, mètre | Positions non symétriques | Porte affaissée ou tordue |
| Perçage | Perceuse, gabarit, mèche adaptée | Profondeur de fraisage incorrecte | Lame en saillie ou enfoncée, porte qui frotte |
| Mise en place des lames | Visseuse, vis fournies | Vissage hors ordre | Déformation de la lame, mauvais alignement |
| Réglage 3 axes | Allen (selon modèle) | Réglage sans contrôle d’aplomb | Porte désalignée, correction d’affaissement impossible |
La règle des 3 charnières
Une porte standard de 2,04 m × 73 cm nécessite 3 charnières invisibles minimum. Avec 2 charnières seulement, le vantail fléchit sous son propre poids sur la troisième année. L’embase, le bras de charnière et l’axe travaillent en cisaillement : répartir la charge sur 3 points de fixation supprime ce risque d’affaissement.
- Vérifier l’épaisseur du chant (23 mm minimum selon Pinet Industrie)
- Positionner le gabarit de perçage sur les 3 emplacements marqués
- Fraiser à la profondeur exacte indiquée en fiche technique
- Visser les lames dans l’ordre prescrit, sans forcer
- Régler les 3 axes porte en place, vérifier l’aplomb en ouverture à 90°
Porte lourde, porte en verre, fleur de mur : quelle charnière invisible pour chaque configuration ?
Un architecte spécifie des portes à fleur de mur dans un appartement de standing : pas de bâti apparent, pas de feuillure, continuité parfaite entre le revêtement mural et le vantail. Seule la charnière invisible de bâtiment est compatible. Ce type de cas — et les quatre autres configurations développées ci-dessous — exige de connaître les données techniques fabricants avant de commander.
Cinq configurations, cinq charnières différentes
Porte à fleur de mur et porte avec finition bois

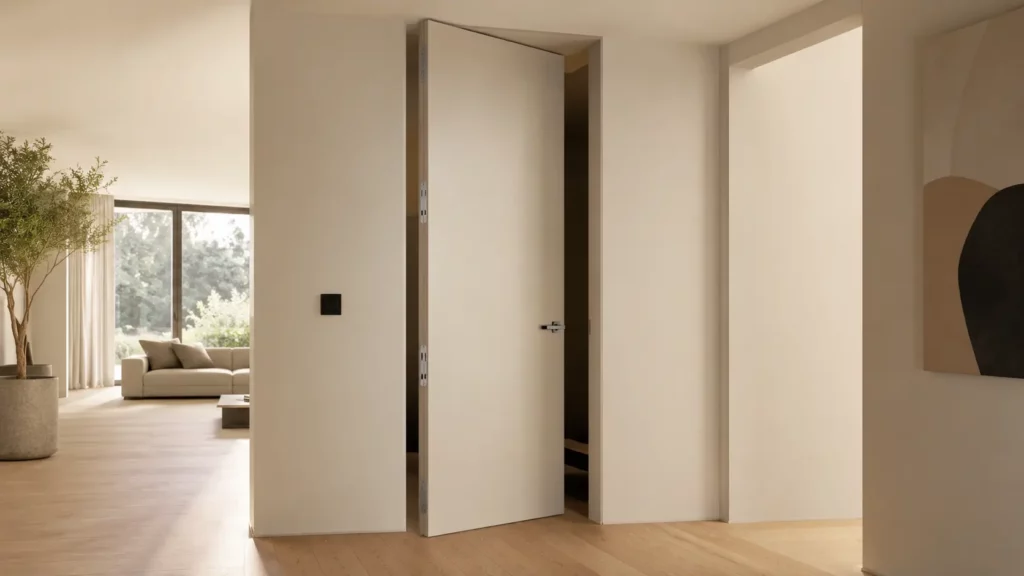

Dans l’application fleur de mur, le panneau s’aligne avec le mur, et non avec le cadre. La charnière doit être désaxée pour permettre la rotation du vantail sans heurter la cloison. Krona Koblenz nomme explicitement cette application « fleur de mur » dans son catalogue et propose des modèles dédiés.
Quand les deux faces du mur sont recouvertes d’un revêtement bois ou de panneaux décoratifs, la charnière doit disposer d’une portée élargie pour compenser l’épaisseur ajoutée de chaque côté. Krona Koblenz désigne cette configuration « finition bois » dans sa gamme.
Porte en verre, porte lourde, auto-fermeture
Pour une porte en verre, les charnières invisibles spécifiques se collent sans perçage massif du vitrage. Bricotoo référence une charnière invisible à coller pour porte verre à 110° au prix de 14,23 € l’unité.
Pour les portes lourdes, Krona Koblenz garantit des capacités de charge atteignant 200 kg par vantail. EMKA propose des charnières invisibles en inox AISI 304 aux angles de 90° et 180°, pour applications industrielles verticales et horizontales.
Pinet Industrie propose trois angles de blocage en position — 90°, 130° et 180° — avec un couple initial de 0,7 N.m (variation admise de -20 % à +40 %) et une tenue certifiée à 20 000 cycles. L’axe est en inox 303 sur tous ces modèles. La charnière à ressort Pinet fonctionne selon deux positions : entrebâillée à 10° au repos, avec retour automatique. La charnière à friction Pinet atteint un couple maximal de 5 N.m pour une charnière (capot fermé), angle d’ouverture à 180°, pour les capots industriels nécessitant un blocage en position de sécurité.
Krona Koblenz précise que l’entretien des charnières invisibles est « pratiquement absent » grâce à leurs matériaux — zamak, acier, aluminium et plastique acétalique. Les bielles en matière composite absorbent les contraintes sans lubrification périodique requise.
Tableau récapitulatif des configurations spéciales
| Configuration | Type de charnière requis | Fabricant de référence | Donnée technique principale | Prix indicatif |
| Porte à fleur de mur | Charnière désaxée invisible | Krona Koblenz | Rotation sans heurt du mur | Sur devis |
| Finition bois (double revêtement) | Charnière à portée élargie | Krona Koblenz | Portée compensant l’épaisseur ajoutée | Sur devis |
| Porte en verre | Charnière invisible à coller, 110° | Bricotoo | Sans perçage massif du vitrage | 14,23 € / unité |
| Porte lourde | Charnière invisible renforcée | Krona Koblenz / EMKA | Jusqu’à 200 kg — inox AISI 304 (EMKA) | Sur devis |
| Auto-fermeture / blocage en position | Charnière à ressort ou à friction | Pinet Industrie | 0,7 N.m (blocage) / 5 N.m (friction) — 20 000 cycles | Sur devis |
- Porte à fleur de mur → charnière désaxée (Krona Koblenz)
- Porte en verre → charnière à coller 110° (Bricotoo, 14,23 € l’unité)
- Porte lourde → charnière 200 kg (Krona Koblenz) ou inox AISI 304 90°/180° (EMKA)
- Blocage en position → charnière Pinet 0,7 N.m, 90°/130°/180°, 20 000 cycles certifiés
- Sécurité industrielle → charnière à friction Pinet, 5 N.m, 180°
- Identifier la configuration architecturale exacte avant de sélectionner le modèle
- Demander la fiche technique fabricant avec les données de charge et de tenue en cycles
- Vérifier la compatibilité matériau (zamak, acier, inox 303, inox 304) avec l’environnement d’installation
Charnière invisible porte : ce que la technique impose, ce que l’avenir annonce
La charnière invisible pour porte de bâtiment n’est pas interchangeable avec la charnière de meuble à coupelle Ø 35 mm. La distinction est technique, pas esthétique. Une fois la bonne famille identifiée, la pose repose sur trois variables non négociables : l’épaisseur du chant, la précision du perçage et le nombre de charnières par vantail. Les fabricants comme Pinet Industrie, Krona Koblenz et EMKA publient des données chiffrées — cycles, couples, capacités de charge — qui permettent de dimensionner une installation sans approximation. La prochaine évolution dans ce domaine concerne les charnières invisibles connectées, capables de détecter des sollicitations anormales ou de piloter l’auto-fermeture depuis un système domotique. Des prototypes existent déjà en milieu tertiaire. Sur le marché résidentiel, cette technologie reste à surveiller.
